Raymarine EV-100 stuurinrichting

Raymarine EV-100 stuurinrichting – Raymarine Evolution EV-100 Tiller Autopilot

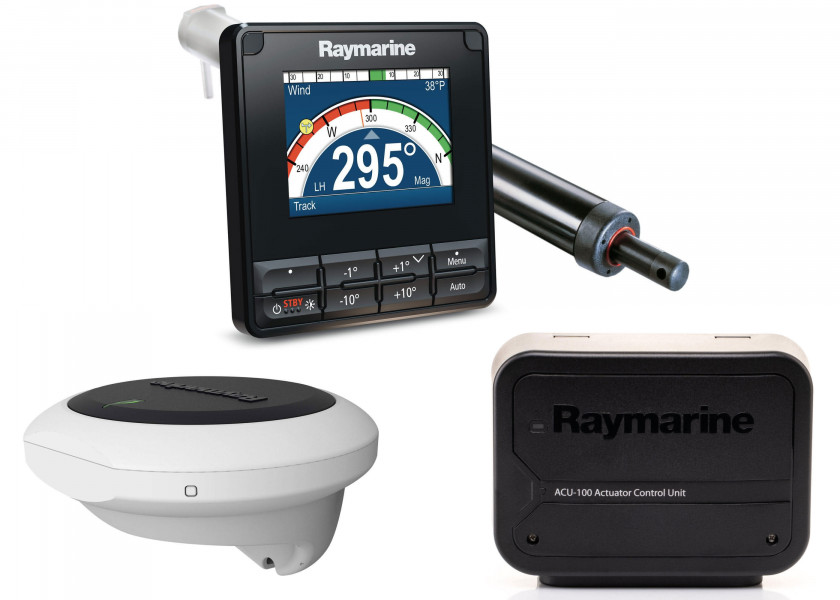

De Raymarine Evolution EV-100 Pack is een geavanceerd autostuur-systeem speciaal ontworpen voor kleine zeilboten met een tilleroversturing en een maximaal verplaatsing van tot 6.000 kg. Dit uitgebreide pakket omvat de ACU-100 koerscomputer, de p70s bedieningsunit en een tiller actuator. Het systeem is ontworpen om omgevingsparameters te detecteren en snel de optimale instellingen te berekenen, wat zorgt voor superieure prestaties. Het biedt daardoor nauwkeurige en betrouwbare koersvastheid, ongeacht de snelheid van de boot of de heersende zeeomstandigheden. De EV-100 elimineert de noodzaak voor complexe leermethoden en kompascalibratie, met automatische calibratie en een 9-assige monitoringsysteem dat de boeg, rol en duikbewegingen van het schip volgt.
Voor extra gemak is er een optionele S100 draadloze afstandsbediening beschikbaar, die een basisstation ontvanger omvat en verbinding maakt met de autopilot via de Seatalk1 naar NMEA 2000 converter.

Belangrijkste Kenmerken:
– Een complete autostuuroplossing in één pakket
– Evolution Ai-technologie voor verbeterde prestaties
– Geen calibratie noodzakelijk
– Snelle en eenvoudige installatie
– Compacte en onopvallende tilleraandrijving
– Vertrouwd door top eenhandzeilers wereldwijd
– Geschikt voor tiller-gesteerde boten tot 6.000 kg (13.200 lbs)
– Compatibel met 12V DC-voedingssystemen
– Inclusief de p70s Autopilot Controller

Verpakkingsinhoud:
– EV-1 Sensor Core
– p70s Autopilot Control Head
– ACU-100 Actuator Control Unit
– Tiller Drive
– Tiller Pin (verkrijgbaar in verpakkingen van 5)
– Montagesokkel (verkrijgbaar in verpakkingen van 5)
– Evolution Cabling Kit
– EV Unit O-Ring Pack (set van 2)
– Wandmontagebeugel

De EV Sensor Core
In het hart van elk Evolution-systeem bevindt zich de intelligente EV-sensor core, een 9-assige sensor die de bewegingen van het schip in alle drie dimensies monitort. Deze innovatieve kern integreert geavanceerde vaste-stofsensoren met de Evolution autopilot processor in een enkele, gemakkelijk te installeren eenheid.
De EV sensor core kan boven of onder dek worden gemonteerd en heeft een robuuste, volledig afgesloten behuizing die voldoet aan de IPX6- en IPX7-waterdichtheids- en onderdompelingsnormen.
Ontworpen voor gebruik met Evolution mechanische en hydraulische autostuur systemen, maakt de EV-1 gebruik van SeaTalkng netwerktechnologie die een enkele kabelverbinding voor zowel voeding als gegevens naar de Evolution ACU (Actuator Control Unit) en uitgebreide SeaTalkng en NMEA 2000-netwerken mogelijk maakt.

Belangrijkste Kenmerken:
– Nauwkeurige monitoring van koers, pitch, roll en yaw, waardoor de autostuur zich onmiddellijk kan aanpassen aan veranderende zeeomstandigheden en voertuigdynamiek
– Flexibele installatie opties, geschikt voor boven of onder dek
– Eenvoudige SeaTalkng-connectiviteit naar de bedieningsunit en de ACU
– Vaste-stofsensortechnologie biedt dynamische nauwkeurigheid binnen 2 graden onder alle omstandigheden
– Snel en betrouwbaar koersgegevens voor MARPA, radaroverlay, en koersmodi op Raymarine multifunctionele displays

p70 Autopilot Control Head
De p70 is een gebruiksvriendelijke drukknopcontroller, ontworpen met name voor zeilboten.

Belangrijkste Kenmerken:
– De LightHouse gebruikersinterface is intuïtief en snel te navigeren
– Brede 160° kijkhoeken voor verbeterde zichtbaarheid
– Een opstartwizard vereenvoudigt de configuratie van de piloot
– Antireflecterende coating verbetert de zichtbaarheid in fel zonlicht
– Laag energieverbruik—typisch 132mA/1.6W, wat 27% minder is dan de ST70 bij vier keer de gemeten helderheid
– Ondersteunt verschillende autostuurmodi: Auto, Standby, Patroon, Track, Wind Vane, Power Steer en Jog Steer
– Eenvoudige systeem- en groeps verduistering/illuminatie
– Compatibiliteit met meerdere gegevensbronnen
– SeaTalkng/NMEA 2000 en SeaTalk1-connectiviteit (geen brug vereist)

ACU-100 Autopilot Control Unit (ACU)
De robuuste ACU (Actuator Control Unit) biedt betrouwbare aandrijfkracht voor de autopilot en levert stroom aan de SeaTalkng-bus. Kies de ACU die het beste past bij uw stuur systeemtype.

Het Evolution Cabling Kit Bevat:
– 1 x SeaTalkng Voedingskabel (0.4m)
– 1 x SeaTalkng Backbone Kabel (5m)
– 1 x SeaTalkng Spur Kabel (0.4m)
– 1 x SeaTalkng 5-way Connector Block
– 2 x SeaTalkng T-stuk Connectoren
– 2 x SeaTalkng Terminators

Deze uitgebreide overzicht van de Raymarine Evolution EV-100 Tiller Autopilot benadrukt zijn geavanceerde functies en mogelijkheden, zodat boot eigenaren geïnformeerde beslissingen kunnen nemen wanneer ze op zoek zijn naar betrouwbare en hoogwaardige apparatuur voor hun vaartuigen.
